Автоматически или вручную: Управление освещением с помощью датчика движения

Датчик движения может работать в двух режимах: автоматическом и ручном. Переключение между режимами осуществляется прикосновением к сенсору, который расположен на устройстве.

1) В автоматическом режиме, который называется "Датчик движения", устройство автоматически будет включать свет при обнаружении движения согласно заранее настроенным параметрам:

• Настройка "SENS" позволяет установить чувствительность или дальность действия датчика обнаружения движения от 0,5 до 5 метров,
• Настройка "LUX" определяет уровень освещенности окружающей среды от 0,6 до 2000 люксов, при котором устройство активируется. Это позволяет настроить автоматическое включение только в темное время суток.
• Настройка "TIME" указывает интервал времени от 8 до 300 секунд, после окончания которого датчик выключит свет, если движение больше не наблюдается.

Вы можете включить датчик движения вручную, прикоснувшись к сенсору. Если в течение 120 секунд после включения не будет обнаружено движения, датчик автоматически выключится.

Если вы включаете датчик движения вручную, когда окружающее освещение ниже установленного уровня яркости (LUX), то через определенное время (TIME) датчик автоматически выключится и перейдет в автоматический режим работы.

2) В ручном режиме, который называется "Сенсорный выключатель", вы можете использовать датчик движения как обычный сенсорный выключатель света. Просто прикоснитесь к сенсору, чтобы включить или выключить свет по необходимости.

Переключение между режимами

По умолчанию устройство работает в автоматическом режиме - датчик движения. Этот режим автоматически активируется при включении устройства. Когда устройство находится в автоматическом режиме, индикатор светится синим цветом.

Для перехода в ручной режим необходимо коснуться сенсорной кнопки в течение 3 секунд, пока индикатор не начнет мигать зеленым цветом. В ручном режиме индикатор светится зеленым цветом, когда устройство выключено, и красным - когда включено.

Для возврата из ручного режима в автоматический - режим обнаружения движения, достаточно коснуться сенсорной кнопки в течение 3 секунд, пока индикатор не начнет мигать синим цветом. В автоматическом режиме индикатор светится синим, когда устройство выключено, и красным светом, когда включено.

Особенности

Если устройство работает в автоматическом режиме "датчик движения", у вас есть возможность включить свет вручную.

При ручном включении света, выключатель автоматически отключится через 120 секунд после того, как движение в зоне действия датчика движения прекратится.

Кроме того, при ручном включении света, если уровень освещенности ниже, чем автоматически установленный на выключателе, то выключатель автоматически отключится после установленного времени задержки датчика присутствия.

Характеристики

• Диапазон обнаружения движения: от 0,5 до 5 метров.
• Расширенный угол обзора: 100 градусов.
• Возможность индивидуальной настройки задержки: от 8 до 300 секунд.
• Регулируемый датчик освещенности: от 0,6 до 2000 Люкс, обеспечивающий активацию только в темное время суток.
• Рабочее напряжение: 220 вольт. Ток до 5 ампер.
• Не требует нулевого провода для подключения.
• Инновационный дизайн, позволяющий установить датчик в круглую монтажную коробку размером 60х60 мм.

Безупречная обработка

Тщательно вырезанный и обработанный с большим вниманием к деталям, чтобы обеспечить безупречную сборку. Процесс вырезания и обработки осуществляется с использованием передовых технологий, что гарантирует четкое вырезание каждой детали датчика. Края датчика Livolo обрабатываются с высокой точностью, обеспечивая гладкость и однородность поверхности.

Стеклянная поверхность с защитой от царапин

Рамка датчика изготовлена из закаленного стекла. Это не только придает ему современный и изысканный внешний вид, но и обеспечивает долговечность.

Долговечный

Датчик движения LIVOLO превосходно выдерживает испытание временем и сохраняет свой первоначальный вид. Закаленное стекло OptiWite обладает высокой устойчивостью к температурным изменениям, химическим веществам и царапинам, обеспечивая долговечность и безупречный внешний вид поверхности выключателя на протяжении длительного времени.

Эффект присутствия

Активируется при обнаружении движения. Когда человек находится в пределах зоны обнаружения датчика, освещение автоматически включается.

Персонализированная адаптация

Индивидуальный подход предусматривает возможность настройки параметров системы. Чувствительность датчика, яркость света и интервал задержки могут быть отрегулированы в соответствии с вашими требованиями.

Автоматический и ручной режимы

Доступно два режима работы: ручной и автоматический. Автоматический режим выполняет функции датчика движения, воспринимая движение и реагируя на него. В ручном режиме устройство работает как сенсорный выключатель, где активация происходит под вашим контролем.

Модульная система

Комплект включает

• Датчик движения Livolo;
• Рамка;
• Винты;
• Коробка;

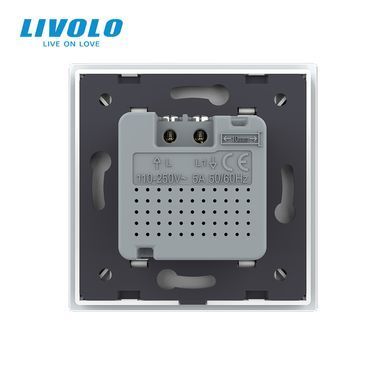

Размер

Датчик движения имеет компактные габариты 80*80 мм. Это позволяет легко устанавливать его в стандартные монтажные коробки без необходимости дополнительных перепланировок.

Схема подключения датчиков движения

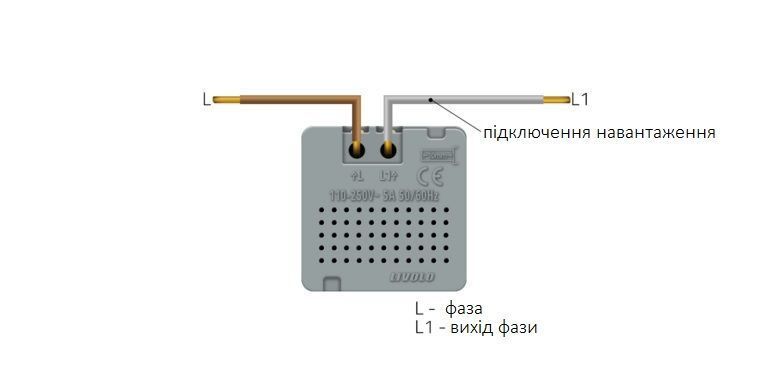

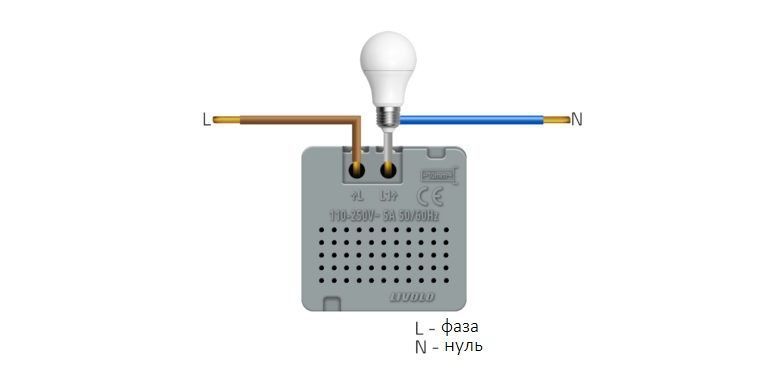

1. Подключение одного датчика движения

Это чрезвычайно простая схема подключения, которая позволяет установить датчик движения без дополнительных усилий или специальных знаний.

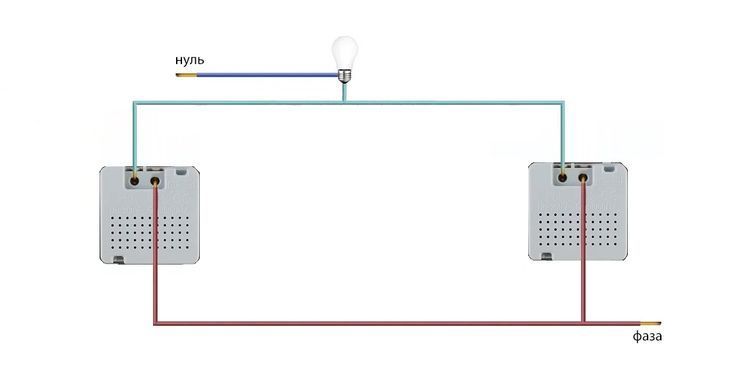

2. Параллельное подключение двух датчиков движения

Особенность работы. Работа первого датчика зависит от состояния второго датчика. В момент включения первого датчика, второй прекращает отслеживать движение до завершения установленного времени задержки выключения первого датчика.

При установке датчиков на лестничном марше, где первый датчик расположен на первом этаже, а второй - на втором, установленное время задержки выключения (TIME) на датчиках движения должно быть равно времени, необходимому для осуществления подъема или спуска между этажами.

3. Подключение датчиков движения к контактору

Особенность работы. Система работает в режиме полной независимости между датчиками. Например, когда первый датчик активируется из-за обнаруженного движения, это не влияет на состояние второго датчика - он остается активным и продолжает отслеживать движение независимо от состояния первого датчика.

Управление освещением с трех мест

Каждый датчик движения соединен с промежуточным реле, выход которого подключен к лампе. Такая схема подключения позволяет включать и выключать освещение с трех разных мест.

Схему можно расширить неограниченным количеством датчиков движения, что позволяет управлять освещением с бесконечного числа мест.
