Розумний сенсорний слайд-димер LIVOLO призначений для плавного регулювання яскравості димованого освітлення. Керувати світлом можна безпосередньо з панелі за допомогою сенсорного слайдера, а після підключення через EC-шлюз LIVOLO — також зі смартфона в застосунку LIVOLO.

Зручне керування яскравістю

На сенсорній шкалі розташовані позначки «−» та «+».

• дотик до «+» збільшує яскравість на один рівень;

• дотик до «−» зменшує яскравість на один рівень;

• доступно 7 рівнів яскравості;

• проведення пальцем по шкалі дозволяє послідовно збільшувати або зменшувати яскравість;

• окрема сенсорна кнопка використовується для швидкого увімкнення та вимкнення світла.

Димер запам'ятовує останній встановлений рівень яскравості. Після наступного увімкнення світло повертається до попереднього рівня — не потрібно щоразу налаштовувати його заново.

Індикація

Димер оснащений LED-індикацією та звуковим сигналом. Індикатори використовуються під час регулювання яскравості, підключення до EC-шлюзу та налаштування прохідної функції.

Димер може бути інтегрований у систему Розумного будинку LIVOLO.

За допомогою мобільного застосунку LIVOLO HOME ви зможете зручно налаштовувати різноманітні автоматичні сценарії прямо на своєму смартфоні.

Для використання всіх функцій розумного димера вам знадобиться застосунок LIVOLO HOME та EC шлюз. Шлюз з'єднує різні розумні пристрої, аналізує інформацію і відправляє команди, роблячи весь розумний дім більш зручним і автоматизованим.

Переваги

• Зручне управління: Вимикач активується при дотику долонею або пальцем, що робить його зручним у використанні.
• Висока безпека: Можна включати вимикач навіть мокрими руками, що забезпечує безпеку вологих приміщень, наприклад, ванних кімнат.
• Підсвічування: Світлодіодна підсвітка дозволяє легко знайти вимикач навіть у темряві, що забезпечує зручність використання.
• Простий монтаж: Легкість в монтажі дозволяє швидко встановити вимикач всього за кілька хвилин.
• Надійність: Вимикач має високу надійність і може пройти близько 100 000 циклів використання, що гарантує тривалий термін служби.
• Дистанційне керування: забезпечує зручність управління освітленням з використанням мобільного пристрою.

Особливості

• Можливість змінювати яскравість світла;
• Керувати світлом з телефону або вручну;
• Функція пам'яті;
• 7 ступенів яскравості;
• Задавати розклад включення і відключення. Наприклад, імітувати світанок вранці та захід сонця вечер;
• Додатковий контроль за освітленням. За допомогою застосунку LIVOLO HOME ви зможете бачити стан вимикача та контролювати освітлення з будь-якого місця;
• Може використовуватися з будь-яким джерелом світла від 5 Вт до 500 Вт;
• Підсвічування сенсора, тому ви можете легко знайти перемикач вночі;
• Проста і швидка установка за допомогою гвинтового з'єднання;
• Можливо встановити до 5 штук в одну рамку;
• Використовується з рамкою з загартованого скла;

Які лампи підходять

Димер призначений тільки для освітлення, яке підтримує димування.

Мінімальне навантаження — 10 Вт.

Перед покупкою LED-ламп або світильників обов'язково перевірте, чи зазначена виробником підтримка димування (Dimmable). Звичайні недимовані LED-лампи можуть працювати некоректно, мерехтіти або взагалі не регулювати яскравість.

Максимальний сумарний струм навантаження на димер — 2 А.

Автоматична адаптація до лампи

Після першого подання живлення димер виконує автоматичну адаптацію до підключеного освітлення. Під час цього процесу яскравість лампи може змінюватися від мінімальної до максимальної та назад.

Це нормальний режим роботи під час налаштування пристрою.

Розумне керування через LIVOLO

Модель використовує фірмовий бездротовий протокол LIVOLO EC.

Для керування зі смартфона необхідний сумісний EC-шлюз LIVOLO. Після додавання димера до шлюзу він з'являється в застосунку LIVOLO та може використовуватися як частина системи розумного будинку.

Для переходу в режим підключення достатньо утримувати сенсорну кнопку приблизно 5 секунд до звукового сигналу та миготіння індикаторів.

Після успішного підключення до шлюзу налаштування яскравості можна встановити через застосунок. Для реалізації функції розумного взаємозв'язку димер слід використовувати разом з іншими розумними пристроями. Наприклад, у режимі кінотеатру для використання функції регулювання яскравості при увімкненні та вимкненні кінообладнання необхідна принаймні одна інтелектуальна розетка, один шлюз EC та один вимикач EC з повзунковим регулятором яскравості.

Встановлення хабу є простим способом розширення меж системи. Він стає необхідним, коли пристрої системи LIVOLO розташовані на різних поверхах, у сусідній будівлі або на значній відстані. З додатковим хабом система має стабільний зв'язок з усіма пристроями, забезпечуючи цілісний і безперебійний захист. Хаб працює під управлінням EC операційної системи реального часу.

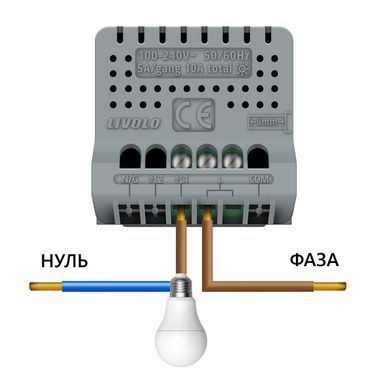

Схема підключення

Підключення до електромережі здійснюється за стандартною схемою, яка вже присутня у вашій електропроводці. Вам не потрібно вносити будь-які зміни в наявну схему електропроводки. Просто відключіть звичайний настінний вимикач, а на його місце встановіть сенсорний димер.

Підключення нейтралі

Схема виробника передбачає можливість роботи без підключення нейтралі до самого димера.

Якщо при максимальній яскравості лампа мерехтить, перезапускається або працює нестабільно, виробник рекомендує підключити нейтраль N до відповідної клеми димера.

Призначений для монтажу в рамку

Рамки постачаються окремо

Інструкція із встановлення

1. Вимкніть напругу;

2. Підключайте вимикач згідно зі схемою;

3. Прикрутіть вимикач гвинтами до підрозетника;

4. Встановіть сенсорну панель;

5. Подайте напругу;

6. Вимикач починає працювати через 15 секунд.

Основні характеристики

• Модель: VL-ZP07148-EC

• Тип: сенсорний слайд-димер

• Регулювання: 7 рівнів яскравості

• Керування: сенсорна панель / LIVOLO APP через EC-шлюз

• Протокол: LIVOLO EC

• Прохідна функція (2-way): є

• Пам'ять яскравості: є

• Напруга живлення: 100–240 В AC, 50/60 Гц

• Максимальний струм: 2 А

• Мінімальне навантаження: 10 Вт

• Тип навантаження: димовані лампи та світильники

• Індикація: LED + звуковий сигнал

• Робоча температура: від −10 до +40 °C

• Заявлений ресурс: 30 000 операцій

• Корпус: вогнестійкий матеріал

• Розмір механізму: 45,1 × 45,1 × 42,6 мм

Важливо перед покупкою

Для правильної роботи димера використовуйте лише димовані LED-лампи, світильники або драйвери, сумісні з регулюванням яскравості. Загальне навантаження має відповідати допустимим параметрам димера.

Для керування зі смартфона необхідний EC-шлюз LIVOLO, який купується окремо.

LIVOLO Smart Slide Dimmer — це зручний варіант для тих, кому недостатньо простого «увімкнути/вимкнути». Слайдер дозволяє швидко підібрати комфортну яскравість для роботи, відпочинку або вечірнього освітлення, а підтримка EC та 2-way дає можливість інтегрувати димер у систему розумного будинку та організувати зручне керування світлом із декількох місць.

Найпоширеніші питання

Димери LIVOLO можуть регулювати яскравість світлодіодних ламп та LED стрічок?

Ви можете використовувати наші світлорегулятори зі світлодіодними лампами, за умови, що світлодіодні лампи підтримують цю функцію. Таку інформацію можна прочитати в інструкції або описі світлодіодних ламп. Також можливе регулювання яскравості LED стрічок, але переконайтеся, що ваш трансформатор підтримує димування за технологією TRIAC.

На яку напругу розраховані сенсорні димери LIVOLO?

Сенсорні димери підключаються у мережу 220 вольт за схемою звичайного вимикача в розрив фази. Не потребують нульовий дріт. Димер не працює в мережі 12 вольт.

Чи можна димер під'єднати до RGB світлодіодної стрічки?

Димер працює тільки в режимі регулювання яскравості білого світла. Для вибору інших кольорів використовується RGB димер.

Який блок живлення потрібен для димування світлодіодної стрічки?

Для підключення стрічки до димера необхідно використовувати димуємий TRIAC блок живлення. Трансформатори бувають різних видів. Основне на що потрібно звертати увагу це напис TRIAC, а також на потужність на яку він розрахований.

Як реалізувати димування з декількох місць?

Щоб перемикати та контролювати яскравість освітлювального приладу з двох місць використовується Головний (Master) вимикач - це прохідний димер до якого під'єднано навантаження. Працює в режимі вкл/викл та регулювання яскравості освітлення. Та другорядний (Slave) вимикач - це прохідний вимикач працює в режимі вкл/викл. Передає команду вкл/викл Головному вимикачу.

На яких вимикачах є підсвітка?

Всі сенсорні вимикачі обладнані підсвічуванням робочої зони сенсора. На клавішних вимикачах Livolo підсвічування немає.

Чи можна встановлювати вимикачі та розетки LIVOLO вертикально?

Так! LIVOLO можна також встановлювати вертикально. Оскільки механізм може бути встановлений в скляну панель або рамку тільки одним способом, вимикачі або розетки повинні бути повернені на 90 градусів вправо або вліво для вертикального монтажу. У разі розеток необхідно повернути тільки металевий каркас, розетку необхідно витягти з металевого каркаса і після повороту металевого каркаса знову вставити в металевий каркас так, щоб отвори для розеток стояли горизонтально.

Який термін придатності (ресурс) сенсорних вимикачів LIVOLO?

Виробник заявляє про 100 000 операцій включення-виключення, перевірити це на практика дуже непросто тому, що це дуже велика цифра. Але по нашій практиці вимикачі на демонстраційному стенді, котрі дуже часто використовуються продовжують функціонувати нормально вже протягом 5,5 років.

Який термін гарантії на продукцію LIVOLO?

Гарантійний термін на продукцію LIVOLO становить 1 рік. Ми забезпечуємо повну та негайну заміну будь-яких дефектних товарів LIVOLO.
