Механізм двухсенсорний прохідний вимикач

Прохідний вимикач Livolo використовується для управління освітленням з двох і більше місць. Працює в режимі вкл / викл. Управління відбувається дотиком до сенсора.

Підключення здійснюється без внесення будь-яких додаткових змін в наявну схему електричної проводки. Тобто ви можете легко замінити свій старий механічний вимикач на сучасний сенсорний.

Вимикач має підсвітку яка показує поточний стан вимикача, синій - виключено, і червоною - включено.

Особливості

• Дозволяє керувати освітленням з декількох місць;
• Може використовуватися з будь-яким джерелом світла від 1 Вт до 1000 Вт;
• Підсвічування сенсора синім та червоним кольором, тому ви можете легко знайти перемикач вночі;
• Горизонтальне або вертикальне встановлення;
• Можлива установка як в стандартні, так і в глибокі монтажні коробки;
• Проста і швидка установка за допомогою гвинтового з'єднання;
• Можливо встановити до 5 штук в одну рамку;
• Кріпиться до монтажної коробки гвинтами;
• Міцний пофарбований металевий супорт;
• Використовується з рамкою з загартованого скла;
• Ємнісний сенсор.

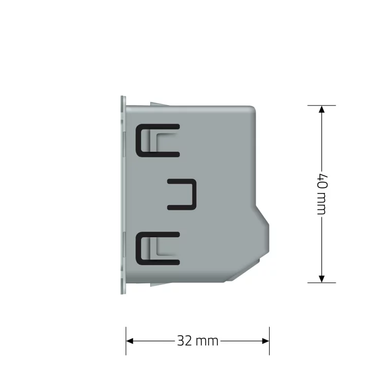

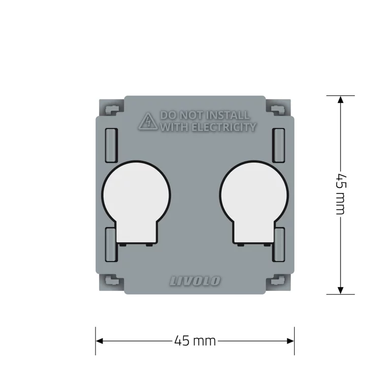

Розмір

Габаритні розміри дозволяють встановити вимикач в монтажні коробки будь-яких будівельних стандартів, прийнятих в нашій країні. Все це значно полегшує монтаж вимикачів.

Комплект постачання

• Сенсорний вимикач Livolo;
• Шурупи для кріплення;
• Інструкція;
• Коробка.

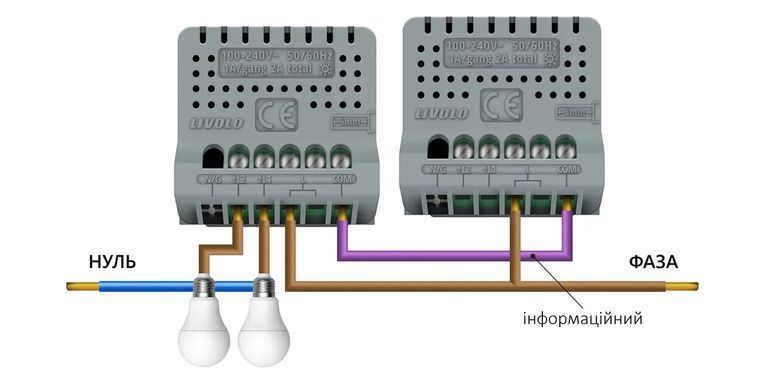

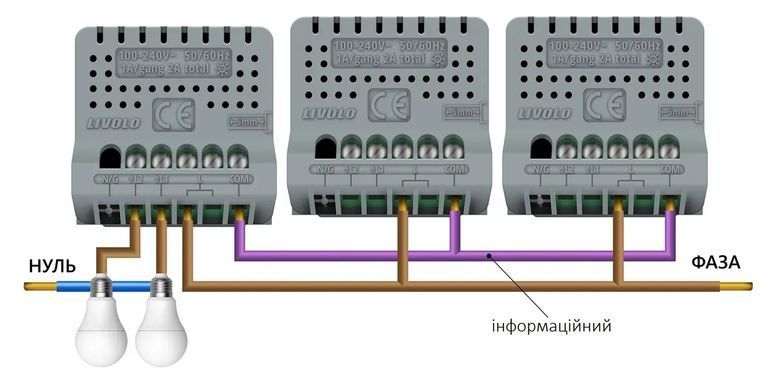

Схема підключення прохідного вимикача

Підключення здійснюється без внесення будь-яких додаткових змін в наявну схему електричної проводки.

Увага! Прохідні вимикачі працюють сумісно з іншими прохідними вимикачами. Для правильної роботи потрібно мінімум два вимикачі. Прохідні вимикачі LIVOLO не працюють з прохідними механічними вимикачами.

Навантаженням керує Головний (Master) вимикач, Другорядні (Slave) вимикачі передають команду вкл / викл Головному вимикача.

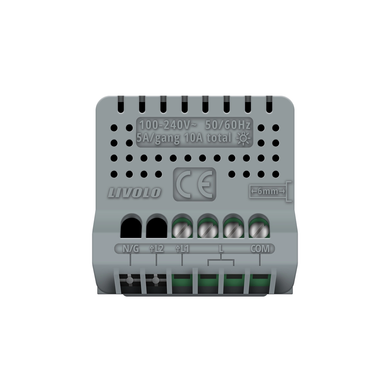

1. Для підключення Головного (Master) вимикача використовуються клеми: Lin - фаза, L1 та L2 - вихід лінії навантаження, COM - інформаційний.
2. Для підключення Другорядного (Slave) вимикача використовуються дві клеми: Lin - фаза, COM - інформаційний.

Увага! Функція прохідного перемикача починає працювати тільки після програмування. Без програмування світло буде включати тільки Головний Master вимикач.

Програмування:

Крок 1: Доторкніться до сенсора Головного вимикача та утримуйте палець до звукового сигналу (приблизно 4-5 секунд). Відпустіть палець із зони сенсора.

Крок 2: Доторкніться до сенсора Другорядного перемикача на пів секунди.

Скидання програмування:

Доторкніться до сенсора Головного перемикача та утримуйте палець до другого звукового сигналу (приблизно через 10 секунд). Програмування буде скинуто.

Інструкція по встановленню та підключенню

Вимикач встановлюється в круглу монтажну коробку

Призначений для монтажу із сенсорною панеллю

Сенсорна панель постачаються окремо
